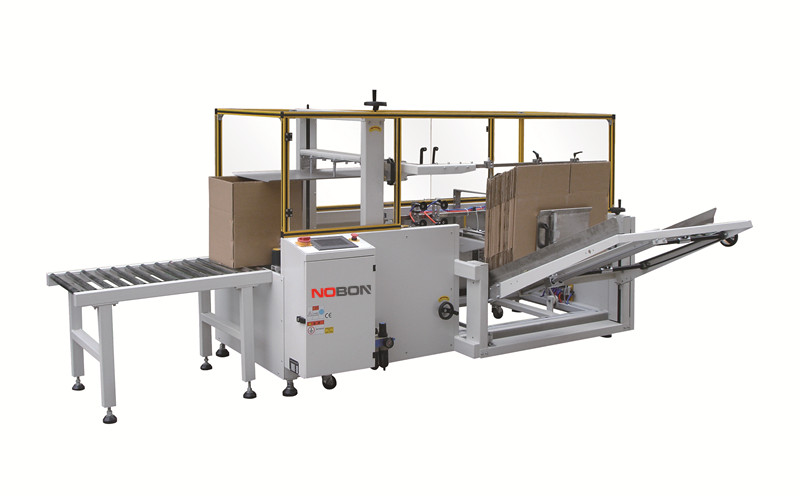

诺邦自动开箱机设备结构解析

　　( 1)皮带输送装置。A、左右压紧由两台立式电机连接皮带轮的一端带动，两条皮带传动; B、下压紧由一台立式电机齿轮带动，通过轴将两个皮带的一个轮连接，链条传动，下压紧机构可上下调节，由丝杆控制;C、底面由无动力滚动拖动。

　　( 2)自动折盖装置。首先在封箱机前端安装气缸连动的折盖杆，当碰到行程开关S1时，前折盖杆上升，前纸盖由封箱机内前导向板折盖，当纸箱走过S1后，前折盖杆向下压缩，将纸箱尾部纸盖折下。

　　当纸箱走到封箱机中部时，碰倒行程开关S2，左右折盖开始，在封箱机左边和右边的由两个气缸推动，通过连杆机构使折盖杆呈45°角向下压缩，使折盖杆与纸箱高度基本一致，纸盖则被折了过来，完成左右折盖动作。

　　( 3)封胶机构。当纸箱走过折盖机构，纸箱已经折盖完毕，在皮带的带动下，在封胶机构前安装左右导向，防止纸箱翻起，然后进入封胶机构，封胶机构分为上下两个部分，其原理结构相同，都是通过压胶轮、机械杆及弹簧、刀片组成，和老式封箱机结构一样。而旧式的封箱机主要由两部分组成，皮带传送机构和封胶机构，员工劳动强度大很多。
